WEEFSEL COMPENSATOREN

Deze compensatoren worden opgebouwd uit 1 of meer lagen van verschillende basisweefsels. Afhankelijk van de dichtheidseisen en bij relatief lage temperaturen kunnen beklede weefsels gebruikt worden in één enkele laag. Bij hogere temperaturen worden meerdere lagen niet beklede weefsels gebruikt om de temperatuur af te bouwen naar buiten toe.

Keramische- of glasvezelisolatie voor grote temperatuursafbouw aan mediumzijde.

Silicaat- of Glasweefsel ter bescherming van het isolatiemateriaal.

Om rookgasdichtheid te bekomen wordt gebruik gemaakt van PTFE-, ALU– of RVS-folie. Deze bevindt zich in de opbouw meestal net voor de buitenste weefsel laag.

Bij een meerlagige uitvoering wordt als buitenste laag meestal een bekleed weefsel gebruikt als bescherming tegen weersinvloeden of beschadigingen langs de buitenzijde. Als eerste laag in contact met het medium kan een roestvrijstalen draadweefsel gebruikt worden als vormstabilisatie en stofbescherming.

WAT ZIJN
WEEFSELCOMPENSATOREN?

Het zijn hoog flexibele verbindingen in leidingen en aan apparaten ter compensatie van warmte-uitzettingen, voor het opvangen van akoestische en mechanische trillingen, alsook uitlijningsverschillen bij montage. Door hun flexibiliteit kunnen ze zowel bewegingen in axiale en laterale richtingen opnemen, alsook torsie en hoekverdraaiing.

Weefselcompensatoren worden uit hoogwaardige kunststoffen, elastomeren en asbestvrije weefsels samengebouwd.

Weefselcompensatoren worden bij gasvormige media toegepast. Bijvoorbeeld voor gezuiverde lucht en voor rookgassen al dan niet met sterk agressieve, ruwe of vloeibare bestanddelen. Dit geeft een veelvoud aan kritische gegevens, welke in relatie met andere toepassingsvoorwaarden, resulteert in een specifiek ontwerp.

Dit betekent eveneens, dat de toenemende eisen gesteld aan weefselcompensatoren een voortdurende productontwikkeling vereist. CREON innoveert voortdurend, mede door de in-house engineering in combinatie met reeds gekende oplossingen in de industrie. Door het inzetten van nieuwe materialen in combinatie met staaldelen is steeds een oplossing mogelijk, zelfs voor de moeilijkste opgaven.

CREON is sinds vele jaren gekend om zijn technische oplossingen in de industrie, als partner bij het ontwerp van nieuwe projecten, alsook bij vervanging en verbetering van bestaande installaties.

Montage door eigen vakkundige medewerkers is eveneens mogelijk. Wat een optimale plaatsing en afwerking garandeert.

STAALDELEN VOOR HET MONTEREN VAN WEEFSELCOMPENSATOREN


BEVESTIGING MET SPANBANDEN
(BOUWVORM B1)

De bevestiging met spanbanden wordt voornamelijk alleen bij ronde uitvoeringen toegepast.
Afhankelijk van temperatuur en diameter worden één of meerdere spanbanden ingezet

- Montage met spanbanden
- Temperaturen: -60 tot 450 °C.
- Maximale druk: tot 200 mbar

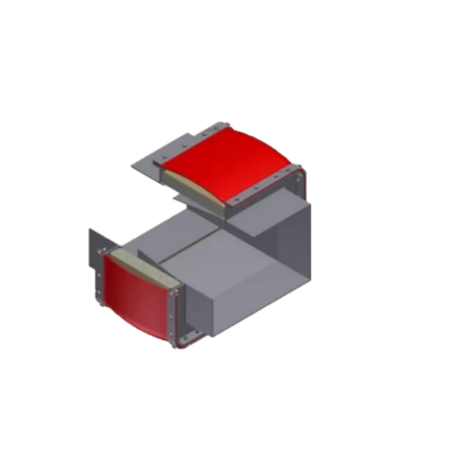

BEVESTIGING MET ACHTERLIGGENDE FLENZEN (MONTAGEFLENZEN) (BOUWVORM B2 & B3)

Bevestiging met achterliggende flenzen (montageflenzen) (bouwvorm B2 & B3)

De montageflenzen zijn altijd aan de binnenzijde glad en met afgeronde kanten, en worden met (verzonken) bouten gemonteerd.

- Montage met achterliggende flenzen
- Temperaturen: -60 tot 600 °C.
- Maximale druk: Drukstootvast 500 mbar.


SPECIAAL ONTWORPEN BOUWVORMEN

Speciaal ontworpen bouwvormen en aangepaste staaldelen garanderen ook een duurzame en betrouwbare oplossing in de moeilijkste omstandigheden.

.

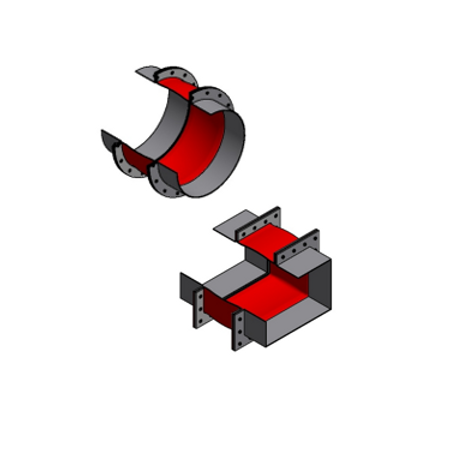

BEVESTIGING MET KLEMLIJSTEN (BOUWVORM B4 & B5)

Voorgeboorde klemlijsten worden toegepast bij bandvormen op hoge temperaturen.

Bij de bouwvorm B5 (rechthoekige bandvorm), zijn de hoeken van de staaldelen en van de compensator afgerond om een goede afdichting te bekomen.

- Montage met klemlijsten
- Temperaturen: -60 tot 1300 °C.
- Maximale druk: Drukstootvast 500 mbar.
- Vanaf 600 °C is een voorisolatie nodig

weegbalg siliconen wit_edited.jpg

BINNENBUS

Aanbevolen bij stromingssnelheden boven 20 m/s of bij abrasief medium om de compensator te beschermen.

Aanbevolen bij onderdruk om de compensator te ondersteunen.

.

weegbalg siliconen wit_edited.jpg

COMPENSATORTOEBEHOREN DIE MEEGELEVERD KUNNEN WORDEN.

- Kanaalflenzen

- Achterliggende flenzen / tegenflenzen

- Klemlijsten

- Binnenbussen: uitneembare,  vrijdragende,

   telescopische en andere  uitvoeringen

- Complete inbouwunits

- Bevestigingsartikelen

- Dichtingen

.

ISOLATIE VAN WEEFSELCOMPENSATOREN

UITWENDIGE ISOLATIE

Principieel mogen weefselcompensatoren nooit geïsoleerd worden van buitenaf.
De buitenisolatie van de kanalen moet in de directe omgeving van de compensatoren uitgevoerd worden volgens de 3 schetsen hier afgebeeld. Zodanig dat in de directe omgeving van de compensator steeds een voldoende warmteafstraling mogelijk is.

INWENDIGE ISOLATIE

Isolatiepakketten (voorisolatie) zijn nodig om de dichtingsmaterialen in de compensatoren te beschermen tegen hoge temperaturen.

De voorisolatie is zo geconstrueerd en bevestigd, dat ze na bewegingsopname naar haar uitgangspositie terugkeert.

OPGELET

Voor speciale toepassingen waar extra uitwendige isolatie vereist is, dient dit steeds en uitsluitend te gebeuren in overleg met CREON.

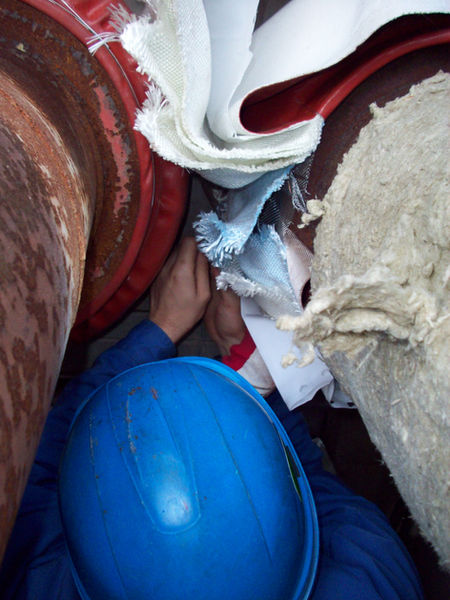

MONTAGE VAN WEEFSELCOMPENSATOREN

Weefselcompensatoren, die niet eindloos geleverd worden (= open geleverd), kunnen geleverd worden met sluitingsvoorschriften en een sluitkit met daarin alle benodigdheden om de compensator eindloos te maken.

CREON kan U bijstaan bij de keuze van de beste manier voor het uitvoeren van de montage, met aandacht voor de omstandigheden op de werf en tevens voor de garantiebepalingen.

De montage kan als volgt gebeuren:

  • Door één van de CREON montageteams.

  • Onder toezicht van een CREON ingenieur.

  • Door derden, volgens de inbouwvoorschriften van CREON, met aansluitend een controle door CREON.

  • Door derden, volgens de inbouwvoorschriften van CREON, zonder controle door CREON.

ONTWERPCRITERIA

CREON kiest voor kwaliteitsvolle en duurzame oplossingen, daarom is het uitermate belangrijk dat de bedrijfsomstandigheden correct worden opgegeven.

  • Medium: chemisch beladen, stof beladen, vocht, vaste stoffen, … In combinatie met temperatuur mogelijkheid tot condensvorming. Soort, grootte en hoeveelheid van vaste stoffen in het medium

  • Temperatuur: bedrijfs-, ontwerp-, piek– en omgevingstemperatuur

  • Druk: maximaal toelaatbare bedrijfs-, onder- of overdruk

  • Stromingssnelheid en -richting: verticaal naar boven, naar onder, horizontaal, schuin,… In combinatie met het medium en druk is dit bepalend of een binnenbus nodig is.

  • Mechanische belasting: de door de compensator op te nemen bewegingen

  • Omgevingsinvloeden: temperatuur en agressiviteit van de omgeving

  • Dichtheidseisen: om de manier van klemmen, opbouw en de bouwvorm vast te leggen.

  • Eindloos geleverd of open geleverd om te sluiten bij montage, eventueel andere sluitingen zoals velcro, ritssluiting, …

KWALITEITSMANAGEMENT

Om aan de eisen van de industrie, i.v.m. duurzaamheid en kwaliteit van de geleverde compensatoren, te voldoen volgt CREON een uitgebreid kwaliteitsmanagement. CREON is ISO 9001 gecertificeerd.

  • controle van de basis materialen

  • gestructureerde uitwerking van het ontwerp

  • eindcontrole op afgewerkte compensatoren

  • opvolging montage
